Entwurf einer gefalteten, doppelt abgestimmten Schleifenspule für 1H/X-Kern-MRI-Anwendungen
Suk-Min Hong, Chang-Hoon Choi, N. Jon Shah, and Jörg Felder
Online first - 12. December 2022
INM-4-Forscher haben eine Doppelresonanzspule entwickelt, die die gleichzeitige Messung von Protonen- und Nicht-Protonen-Signalen (X-Kernen) bei der 7T-MRT ermöglicht und gleichzeitig die mit anderen Doppelresonanzspulen-Designs verbundenen Verschiebungsmuster mildert.

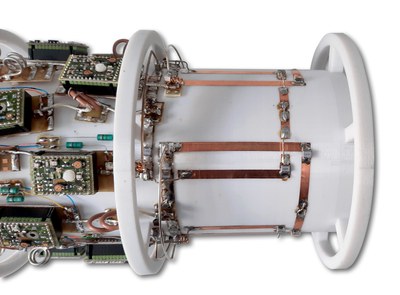

Die Spule wurde durch Modifizierung der Geometrie eines schleifenartigen Vierring-Vogelkäfigspulen-Konzepts (2 ×1 Leiternetzwerk) entworfen. Anschließend wurde eine gefaltete Struktur eingeführt, um das durch die Kopplung zwischen den Drähten verursachte Verschiebungsmuster zu minimieren, und das endgültige Design wurde durch Vergleich mit einer einfach abgestimmten Referenzspule anhand von Simulationen und Messungen bewertet. Die neue Struktur wurde auch in einem reinen Empfangsarray bewertet - siehe unten.
Die Ergebnisse zeigen, dass die gefaltete Spule im Vergleich zu einer geraden doppelt abgestimmten Schleifenspule das verschobene Muster mildert und sowohl bei Protonen- als auch bei X-Kern-Frequenzen minimale Verluste aufweist. Vorgeschlagene gefaltete Doppelschwingspule wurde auch auf ein reines Empfangsarray erweitert.
Entwickelte Doppelresonanzspulen sind für den Einsatz in der MRT des Gehirns ist besonders wichtig, da die mit Nicht-Protonenfrequenzen gewonnenen Daten Informationen über die zellulären und metabolischen Merkmale des Gehirns liefern können, die die strukturellen und funktionellen Informationen der MRT-Bildgebung mit Protonen ergänzen.
Origionalpublikation - online first - Design of a folded, double-tuned loop coil for 1H/X-nuclei MRI applications
