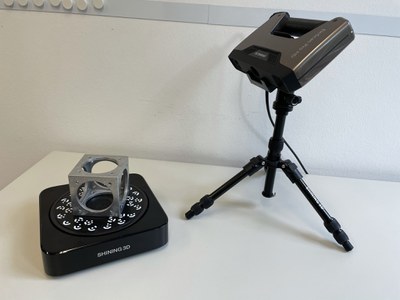

EinScan Pro HD (Shining 3D)

3D-Scan
Von der Realität ins CAD – mit Präzision für Ihre Forschung

Komplexe wissenschaftliche Fragestellungen erfordern maßgeschneiderte Lösungen, oft weit über das hinaus, was handelsübliche Komponenten leisten können. Um diesen Anforderungen gerecht zu werden, setzen wir in unserer Konstruktionsabteilung den EinScan Pro HD ein. Ein hochauflösendes 3D-Scan-System, das uns eine digitale Erfassung von Geometrien ermöglicht.

Diese Technologie unterstützt uns dabei, präzise CAD-Modelle auf Basis realer Bauteile zu erstellen, z. B. für die Weiterentwicklung bestehender Systeme, die Nachkonstruktion einzelner Komponenten, die Integration experimenteller Versuchsaufbauten oder zur Digitalisierung.

Übersicht & Scantechnologie

• Scanning-Verfahren: White Light LED
• Scanmodi:
• Handheld HD-Scan: hochauflösend, für komplexe Geometrien
• Handheld Rapid-Scan: für schnelle Erfassung großer Flächen
• Fixed Scan (Stativ/Drehteller): automatisierter Präzisions-Scan
• Messgenauigkeit:
• 0,1 bis zu 0,04 mm im Fixed-Modus
• bis zu 0,045 mm +0,3 mm/m im Handheld-Modus
• Punktentfernung:
  0,2 mm – 0,3mm
• Datenerfassungsrate: bis zu 3 Mio. Punkte/Sekunde
• Single-Scan-Bereich: 209x160mm - 310x240mm
• Geeignete Scangröße: 30 - 3000mm
• Tiefenschärfe: ± 100mm
• Arbeitsentfernung: 510mm
