LOHC-Wasserstoffspeicherung
Während Batterien meist zur Netzstabilisierung sowie als kurzfristige Stromspeicher genutzt werden, kann mit Hilfe moderner Wasserstofftechnologien Energie auch über längere Zeiträume gespeichert und transportiert werden. Im LLEC erproben wir die saisonale stationäre Wasserstoffspeicherung in einer organischen Trägerflüssigkeit - dem LOHC. LOHC steht für "Liquid Organic Hydrogen Carrier", auf Deutsch "flüssige organische Wasserstoffträger".
LOHC-WASSERSTOFFSPEICHERUNG: FORSCHUNGSTHEMEN IM LLEC

Die Wasserstoffspeicherung erfolgt bei der LOHC-Technologie durch eine reversible Reaktion von Wasserstoff mit der wasserstoffarmen LOHC-Verbindung. Das bedeutet, in der Hydrierung wird Wärme freigesetzt, die aus einem Reaktor abgeführt werden muss. Nach dieser Reaktion ist der Wasserstoff dann reversibel an die wasserstoffreiche LOHC-Verbindung gebunden. Die wasserstoffreiche LOHC-Verbindung ist eine Flüssigkeit und kann daher effizient bei Umgebungsbedingungen gelagert und gegebenenfalls transportiert werden. Sollte es wieder einen Wasserstoffbedarf geben, kann der Wasserstoff anschließend unter Wärmezufuhr in der Dehydrierung wieder aus der wasserstoffreichen Flüssigkeit freigesetzt werden. Die LOHC-Verbindung wird während des Speicherzyklus nicht verbraucht und kann über viele Speicherzyklen verwendet werden. Ein solcher Speicherzyklus der Wasserstoffspeicherung ist in der unten aufgeführten Abbildung dargestellt.
Im LLEC-Projekt wird in Zusammenarbeit mit der Hydrogenious LOHC Technologies GmbH und dem Planungsbüro BFT Planung GmbH ein Reaktor projektiert, in dem sowohl die Hydrierung als auch die Dehydrierung durchgeführt werden kann. Dieser Reaktortyp wurde in Zusammenarbeit zwischen dem Lehrstuhl für Chemische Reaktionstechnik der Friedrich-Alexander-Universität Erlangen-Nürnberg und dem Institutsbereich IEK-11 des Forschungszentrums Jülich im Labormaßstab entwickelt. Im LLEC-Projekt erfolgt ein Upscaling des Reaktors auf ein bisher weltweit einmaliges Leistungsniveau von 300 kW (H2).

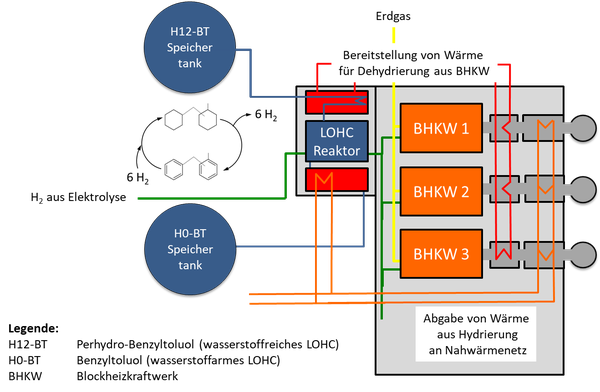

Die erfolgreiche Demonstration der stationären Wasserstoffspeicherung auf einem technisch relevanten Leistungsniveau von 300 kW (H2) mit Hilfe der LOHC-Technologie stellt eine zentrale Forschungsfrage dar. Eine weitere Forschungsfrage zielt auf den Nachweis, dass mittels der LOHC-Technologie ein Wirkungsgrad der Wasserstoffspeicherung von über 90 % durch eine geschickte Verknüpfung des LOHC-Reaktors mit den Blockheizkraftwerken in der neuen Wärmevollversorgungszentrale des FZJ erreicht werden kann. So wird ein wichtiger Beitrag zur Dekarbonisierung des Energiesystems durch die Demonstration der stationären Wasserstoffspeicherung mittels der LOHC-Technologie in einer weltweit einmaligen Größenordnung und des sehr hohen Wirkungsgrads der Wasserstoffspeicherung geleistet. Die Einbindung des LOHC-Reaktors in die Infrastruktur des Forschungszentrums ist in folgender Abbildung skizziert.
Bisher wurde das Basic Engineering des Reaktors in Zusammenarbeit mit der Hydrogenious LOHC Technologies GmbH und dem Planungsbüro BFT Planung GmbH abgeschlossen. Im zweiten Quartal 2022 haben wir das Detailed Engineering abgeschlossen und mit der Bauausführung begonnen. Die Inbetriebnahme des Reaktors ist für 2026 geplant. Nach der Inbetriebnahme wird für die Untersuchung der Forschungsfragen ein intensiver Testbetrieb erfolgen.
LOHC-WASSERSTOFFSPEICHERUNG: DER LOHC ONE RECTOR
In diesem Demonstrator wird die saisonale stationäre Wasserstoffspeicherung in einer organischen Trägerflüssigkeit - dem LOHC erprobt. LOHC steht für "Liquid Organic Hydrogen Carrier", auf Deutsch "flüssige organische Wasserstoffträger".
Der Wasserstoff reagiert chemisch mit dem LOHC und ist dann fest in der Trägerflüssigkeit gebunden. So kann er platzsparend und ohne besondere Anforderungen an Temperatur oder Druck sicher eingespeichert werden.

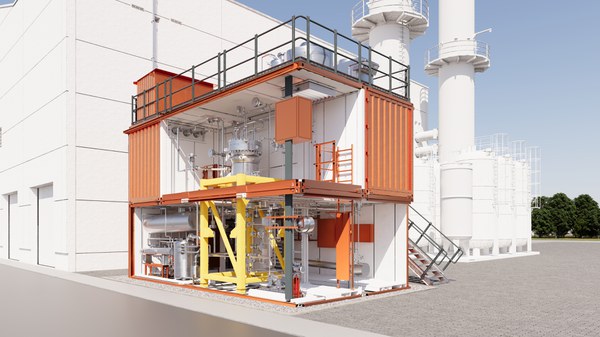

Der LOHC One Reactor im LLEC-Projekt

Der LOHC One Reactor ist mit Abmaßen von 7 mal 9 Metern und einem Leistungsniveau von 300 kW (H2) weltweit die bislang leistungsstärkste seiner Art sein. Er soll dabei helfen, ein Effizienzproblem bei der Speicherung von Wasserstoff zu lösen: Wasserstoff lässt sich in der Trägerflüssigkeit chemisch binden und damit sicher speichern bzw. transportieren. Dabei entsteht Wärme. Aber um das Gas später wieder freizusetzen, braucht es Wärmeenergie auf einem Temperaturniveau von ca. 300°C. Durch eine Kopplung mit der Energiezentrale des Forschungszentrums kann der Wirkungsgrad „Wasserstoff zu Wasserstoff“ von ca. 65% auf knapp 90% erhöht werden: Die während der Einspeicherung des Wasserstoffs entstehende Wärme wird im Wärmenetz des FZJ genutzt. Die zum Ausspeichern benötigte Wärme, wird der Abgaswärme der Energiezentrale entnommen.
In Zukunft wird der Wasserstoff mittels eines ebenfalls innerhalb des LLEC entwickelten Hocheffizienz-Elektrolyseurs produziert. Der freigesetzte Wasserstoff wiederum kann für verschiedene Anwendungen, nicht zuletzt auch als Beimischung für das erdgasbefeuerte Blockheizkraftwerk in der Energiezentrale des Forschungszentrums genutzt werden.
Kenndaten des LOHC One Reactors
Kennzahl | Wert |
---|---|
Inbetriebnahme | 2026 |
Leistung | 9 kg/h Wasserstoff bzw. 300 kW |
Größe Reaktorpack | 9 m x 7 m x 7 m (l x b x h) |
Größe Tankbehälter | jeweils 2 x 80 m³ für beide LOHC-Verbindungen |
