Mit GALAXI können Strukturen untersucht werden, die in der Größenordnung D = 2 π/Q = 2 ... 100 nm liegen, auch wenn Sie auf einem Substrat liegen, das für Röntgenstrahlung undurchsichtig ist.

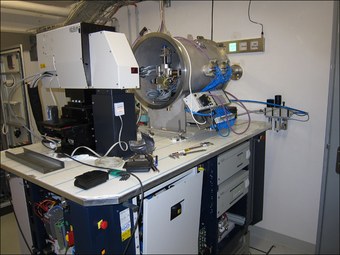

GALAXI verfügt mit der Metaljet-Röntgenquelle von Bruker AXS über die Laborröntgenquelle mit der z.Zt.höchsten Brillanz überhaupt. Mit einer parabolischen Optik wird der Röntgenstrahl auf die 4 m lange Kollimationsstrecke gerichtet.
Die Probe kann mit 2 Translations- und 2 Rotationsfreiheitsgraden im Strahl orientiert werden.

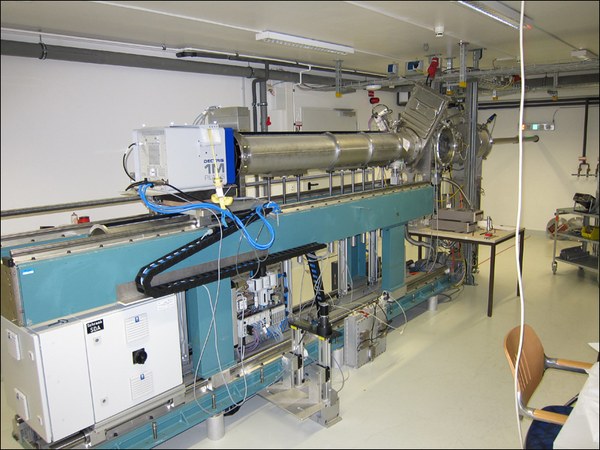

Als Kleinwinkeldetektor dient ein Pilatus 1M-Detektor von Dectris, der mit seinem beeindruckend niedrigen Untergrund 6 Größenordnungen Signal/Rauschverhältnis innerhalb eines Detektorbilds ermöglicht. Der Detektorabstand ist zwischen ca. 80 cm und 350 cm einstellbar, um den Winkelbereich und die Auflösung an die experimentellen Notwendigkeiten anzupassen.
Der Strahlweg ist von der Quelle bis zum Detektor evakuiert, auch die Proben befinden sich im Vakuum.
GALAXI wird z.B. genutzt zur Untersuchung von:
- Struktur von selbstorganisierten Nanopartikelanordnungen
- Größenverteilung von Nanopartikeln in Lösung
- Porösität von Beschichtungen
- Struktur von Flüssigkristallen
